NotebookLM-나노파우더를 위한 세라믹 분산 장비

일본 분산장비 업체들의 장비 카타로그 및 문헌을 NotebookLM을 이용하여 정리해보았습니다



---------------------------------------------------------------------------------------------------------------



나노미터(nm) 범위인 50~100 nm의 세라믹 파우더를 분산시키는 것은 나노 분산(Nano dispersion) 또는 초미분쇄(Ultra-fine grinding) 영역에 해당하며, 이를 위해서는 ϕ0.1 mm 이하의 **마이크로 비즈(Microbeads)**를 사용하는 습식 비즈밀이 가장 일반적입니다.

--------------------------------------------------------------------------------

1. 설비업체별 양산용 나노 분산 장비 목록 및 비교

50~100 nm 영역의 분산을 위해서는 주로 **습식 미디어 교반 분쇄기(Wet Bead Mill)**가 사용되며, 나노 분산에 특화된 장비와 고점도 대응 장비, 그리고 비즈를 사용하지 않는 고압 분산기(High-Pressure Disperser) 옵션이 있습니다.

제조사	모델명	분류/기술	특징 및 대응 비즈径	장점 (Pros)	단점 및 고려 사항 (Cons)
아이멕스 (Aimex)	Neo-Alpha Mill (NAM) (NAM-1~NAM-20)	나노 분산 특화 비즈밀 (연속식)	ϕ0.03 mm−0.3 mm 비즈 사용 가능. 잔류 조대 입자 격감 구조.	고품질 나노 분산에 최적. 1μm 이상의 잔류 조대 입자를 크게 줄임. 우수한 스케일업성. TiO2​ 1차 입자 (15 nm)를 17.6 nm까지 분산 실적.	대응 점도가 비교적 낮음 (∼1,000 mPa⋅s).
아이멕스 (Aimex)	Dispersion Alpha Mill (DAM) (DAM-1~DAM-10)	소프트/고효율 분산 비즈밀 (연속식)	ϕ0.03 mm−0.5 mm 비즈 사용 가능. 원심 분리식.	과도한 강도를 억제하고 빈도를 높이는 소프트 분산에 특화. 입자 손상 및 재응집 방지에 유리.	NAM에 비해 조대 입자 제거 기능이 덜 강조됨.
일본 코크스 공업 (Nippon Coke & Eng.)	MSC Mill (MSC50~MSC450)	나노 입자 제조 비즈밀 (연속식)	ϕ0.015 mm−0.8 mm 마이크로 비즈 사용 가능. L/D 비가 작음.	극소경 비즈 대응 능력 최고. L/D가 작아 비즈 편석을 줄이고 균일한 에너지 분포 제공. 고속 운전 시에도 온도 상승을 최소화하여 재응집 억제.	NAM에 비해 잔류 조대 입자 관리 기능이 덜 특화됨.
아시자와 피네테크 (Ashizawa Finetech)	Mugen Flow (MGF®) (MGF2~MGF25)	고점도 나노 분쇄/분산 비즈밀 (연속식)	ϕ0.1 mm−1.0 mm 비즈 사용 가능. 고유량 순환 방식.	최대 30,000 mPa⋅s 이상의 고점도/고농도 슬러리 처리 실적. 나노미터 또는 서브마이크론 레벨까지 미세 분쇄 가능.	최소 사용 비즈径이 ϕ0.1 mm이므로, 50 nm 목표 시 MSC나 NAM의 ϕ0.03 mm 비즈 대비 효율이 낮을 수 있음.
히로시마 메탈 & 마시너리 (Hiroshima Metal & Machinery)	Ultra Apex Mill Advance (ADV)	초저ダメージ 나노 분산 비즈밀 (연속식)	ϕ15μm(ϕ0.015 mm) ∼ϕ0.3 mm 비즈 사용 가능.	최고 클래스의 초저 임팩트 분산으로 입자 손상을 최소화. TiO2​, BaTiO3​ 등 100 nm급 입자의 점도 상승/겔화 억제에 효과적.	상세 양산 모델명은 명확히 제시되지 않았으나, 라인업은 갖추고 있음.

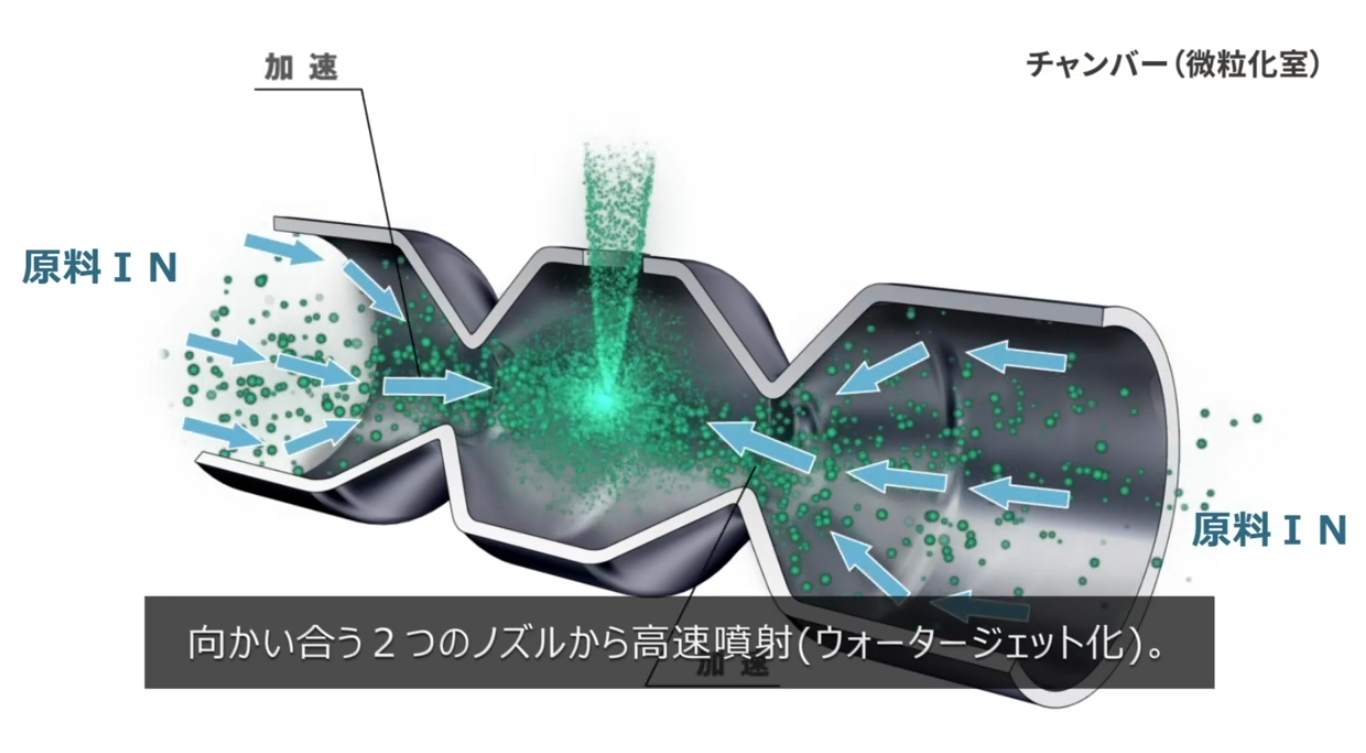

스기노 머신 (Sugino Machine)	Star Burst	무매체 고압 충돌 분산기 (연속식)	매체(비즈)를 사용하지 않음. 초고압 (최대 392 MPa 실적).	컨타미네이션 발생이 없음. 2차 입자(응집물)를 1μm ∼ 수 nm까지 효과적으로 분리. 스케일업이 용이함.	고압 설비 특성상 초기 투자 비용 및 유지 보수 비용이 높을 수 있음 (출처 내에는 노즐 교체 비용 절감 언급은 있음).

--------------------------------------------------------------------------------

2. 장비 상세 비교 및 추천

50~100 nm 세라믹 분말의 분산은 2차 입자(응집물)를 1차 입자로 분리하고 다시 뭉치지 않게 안정화시키는 것이 핵심입니다. 나노 영역에서는 **과도한 에너지(강도)**가 재응집이나 결정 구조 변화를 유발하므로, 낮은 강도로 높은 빈도의 분산 에너지를 부여하고, 분산제를 이용한 안정화 처리가 중요합니다.

A. 나노 분산 성능 및 품질 기준 비교

비교 항목	Neo-Alpha Mill (NAM, 아이멕스)	MSC Mill (일본 코크스 공업)	Ultra Apex Mill ADV (히로시마 메탈)	Star Burst (스기노 머신)
최소 사용 비즈径	ϕ0.03 mm	ϕ0.015 mm	ϕ0.015 mm	매체 없음 (Media-less)
품질 특화 기능	잔류 조대 입자 격감 (롱 바디, 비즈 고밀집층).	균일한 에너지 분포 (작은 L/D).	초저 임팩트/저ダメージ 분산.	컨타미네이션 제로.
나노 실적 예시	TiO2​ 15 nm 1차 입자를 17.6 nm까지 분산.	TiO2​, BaTiO3​ 분산 실적 보유.	100 nm급 BaTiO3​ 및 유기 안료 저손상 분산.	1μm ∼ 수 nm 응집물 분산.

B. 장비별 장단점 심화 분석

1. Neo-Alpha Mill (NAM) (아이멕스):

    ◦ 강점: 세라믹 분산 후 최종 제품의 품질을 저하시키는 1μm 이상의 잔류 조대 입자를 획기적으로 줄이는 데 특화되어 있습니다. 이는 롱 바디 (L/D 대) 채택으로 숏 패스(Short Pass)를 방지하고, Delta-V 디스크를 통해 비즈 고밀집층을 발생시켜 조대 입자에 확실하게 작용하도록 설계되었기 때문입니다. 스케일업에 대한 신뢰성도 높습니다.

    ◦ 약점: 상대적으로 낮은 점도(∼1,000 mPa⋅s)에 대응하므로, 고농도 세라믹 슬러리에는 적합하지 않을 수 있습니다.



2. MSC Mill (일본 코크스 공업):

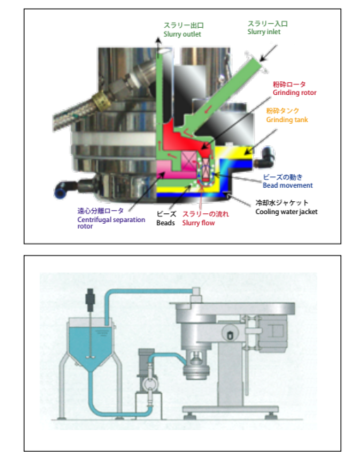

    ◦ 강점: **ϕ0.015 mm**까지의 극소경 마이크로 비즈를 사용할 수 있어, 50 nm 목표 달성을 위한 최고의 분산 빈도를 확보할 수 있습니다. 작은 L/D 비율과 원심 분리 로터 구조는 비즈의 유출을 막고 샤프한 분쇄 에너지 분포를 제공하여 나노 분산 효율을 높입니다. TiO2​ (산화티타늄) 및 BaTiO3​ (티탄산바륨) 등 세라믹 분산에 대한 구체적인 실적이 있습니다.





3. Mugen Flow (MGF) (아시자와 파인테크):

    ◦ 강점: 나노 분산 능력(ϕ0.1 mm 비즈 사용 가능)을 유지하면서 고농도 세라믹 슬러리(최대 30,000 mPa⋅s 이상) 처리가 필요할 경우 강력한 대안입니다. 비즈 분리 성능이 탁월하여 고유량 순환 처리가 가능합니다.









4. Star Burst (스기노 머신) / Microfluidizer (MFD):

    ◦ 강점: 컨타미네이션(불순물 혼입)이 전혀 없는 나노 분산이 가능하며, 비즈밀 대비 10배 이상의 빠른 분산 속도를 보인 사례도 있습니다. MFD는 높은 압력으로 좁은 관을 통과시켜 Shear Force, Impact Force, Cavitation을 발생시켜 Sub-micron 입도와 샤프한 분포를 얻는 데 유리합니다.



--------------------------------------------------------------------------------

3. 종합 추천

50~100 nm 세라믹 파우더를 양산할 때, 요구되는 **품질(잔류 조대 입자, 입도 분포의 샤프함)**과 **처리 유연성(비즈径, 점도)**을 고려하여 추천합니다.

1순위 추천: Neo-Alpha Mill (NAM) (아이멕스)

세라믹 분말을 사용한 전자 부품이나 고기능성 코팅재 등 최종 제품의 품질이 가장 중요한 경우 NAM을 추천합니다.

• 추천 이유: 나노 분산 후 입도 분포 측정기로는 잡히지 않는 품질 저하의 주범인 잔류 조대 입자를 근본적으로 격감시키는 특화 기술과 ϕ0.03 mm 비즈 사용 능력을 모두 갖춘 장비이기 때문입니다. 안정적인 스케일업 성능도 입증되었습니다.

2순위 추천: MSC Mill (일본 코크스 공업)

최저 입경 도달 능력과 극소경 비즈(ϕ0.015 mm) 사용이 필수적이거나 세척 용이성이 중요할 경우 MSC Mill을 추천합니다.

• 추천 이유: ϕ0.015 mm 비즈를 사용할 수 있다는 점은 50 nm 이하의 영역까지 확장 가능성을 열어주며, 소형 L/D와 원심 분리 로터로 고속 운전 시 재응집을 최소화합니다. 분쇄 탱크부가 선회 가능하여 유지 보수 및 세척이 용이하다는 장점이 있습니다.

3순위 추천 (무매체 및 고점도 대안): Star Burst 또는 Mugen Flow (MGF)

• 컨타미네이션이 절대 금지되거나, 기존 비즈밀에서 입자 손상이 확인된 경우, Star Burst와 같은 무매체 고압 충돌 분산기를 고려해야 합니다.

• 세라믹 슬러리의 농도가 높아 점도가 1,000 mPa⋅s를 초과하는 환경이라면, ϕ0.1 mm 비즈를 사용하여 나노 분쇄가 가능한 **Mugen Flow (MGF)**가 최적의 선택입니다.
