적층세라믹콘덴서(MLCC)의 가열SSRM분석
2023. 5. 27. 14:20ㆍProcess

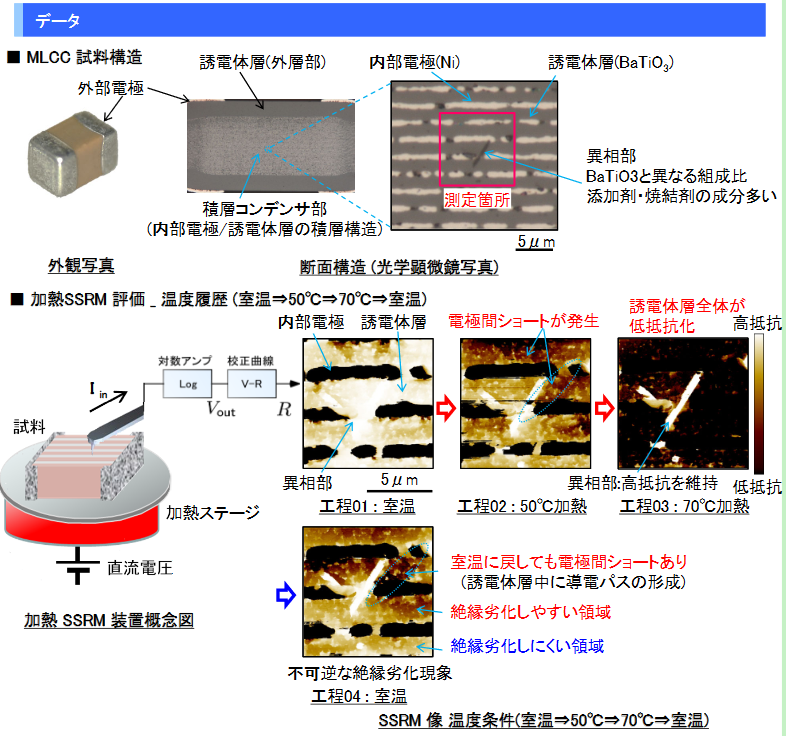

적층세라믹콘덴서(MLCC)는 내부전극(금속)/유전체층(절연체)/내부전극(금속)의 적층구조를 가진 콘덴서입니다.MLCC의 문제 중 하나로서 고전계이면서 고온하에 있어서 유전체층의 절연 열화(저저항화), 즉 전극간 쇼트가 있습니다.유전체층 내에 형성되는 저저항 전도 경로를 가시화하는 것은 절연 열화 현상을 해명하는 중요한 단서가 됩니다.본 자료에서는 SSRM 측정(고전계)과 가열기구 (고온)을 조합함으로써 온도 변화에 따른 유전체 재료의 절연 열화를 가시화한 사례를 소개합니다.
포인트
고전계 하에서의 온도 변화에 따른 유전체 내 절연 열화 과정 가시화
진공환경하에서 실온에서 300°C까지 가열 대응 가능
