(Automotive MLCC) Capacitor in Electric Drive Application

Kemer에서 발표한 자료인데 아무래도 당시에는 필름 또는 전해콘덴서를  주로 이야기하고 있습니다

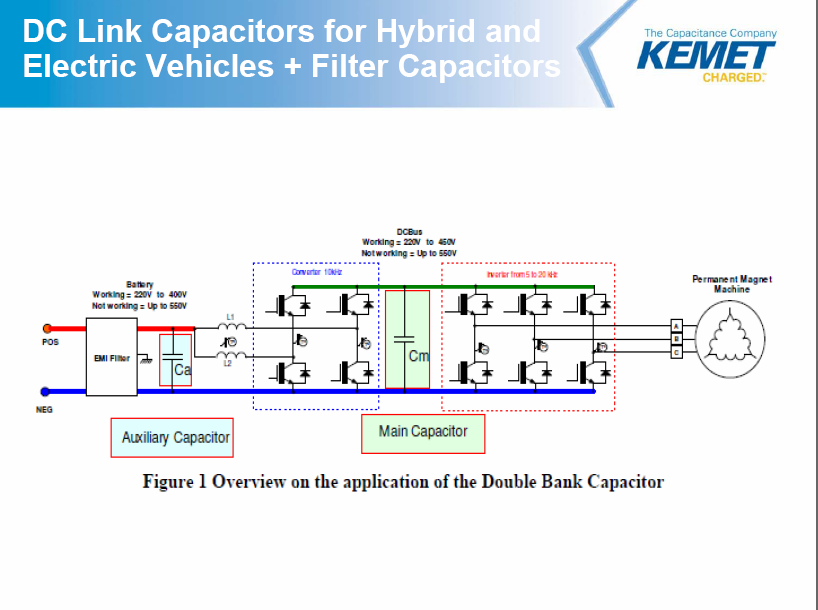

전기로 모터를 돌리는 자동차의 전기회로를 보면 AC-DC converter와 DC-AC inverter를 연결하는 회로에 Capacitor를 적용하고 있습니다

DC-Link Capacitor는 고온환경에서 고압하에서작동해야 하고, 큰 Ripple전류에도 사용해야 한다고 합니다

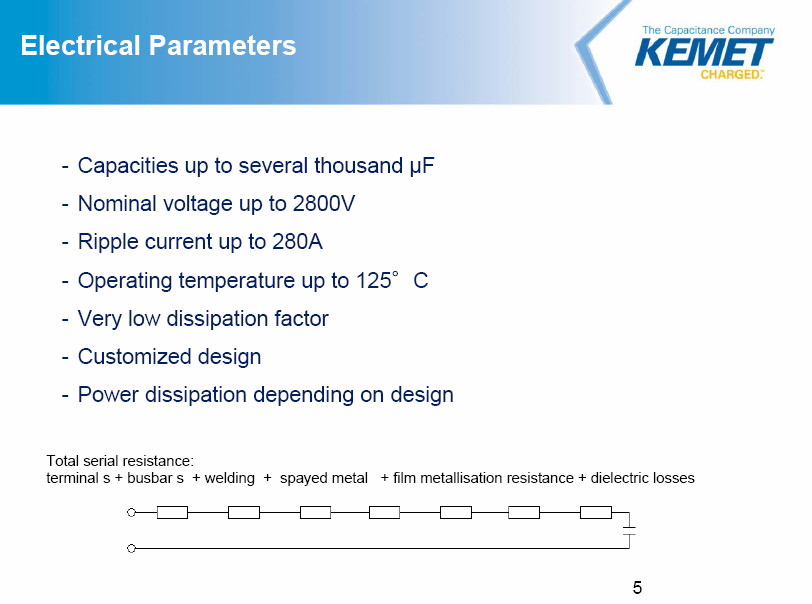

당시 검토했던 사용조건



Capacitor간의 영역 전쟁이 시작되는 군요~

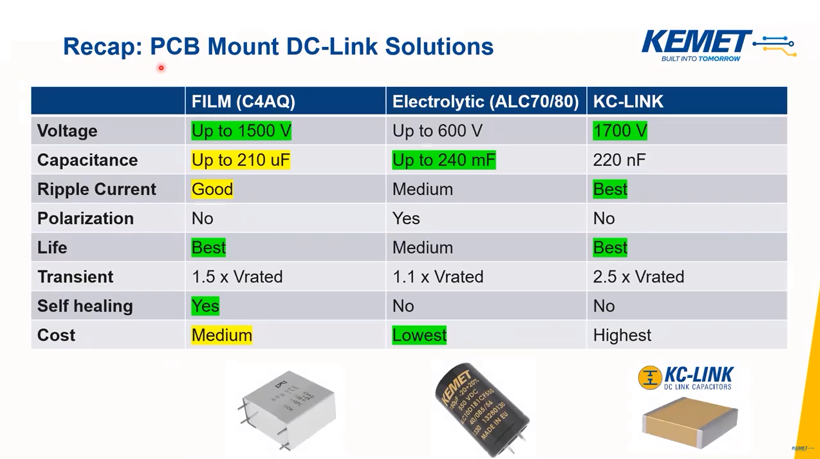

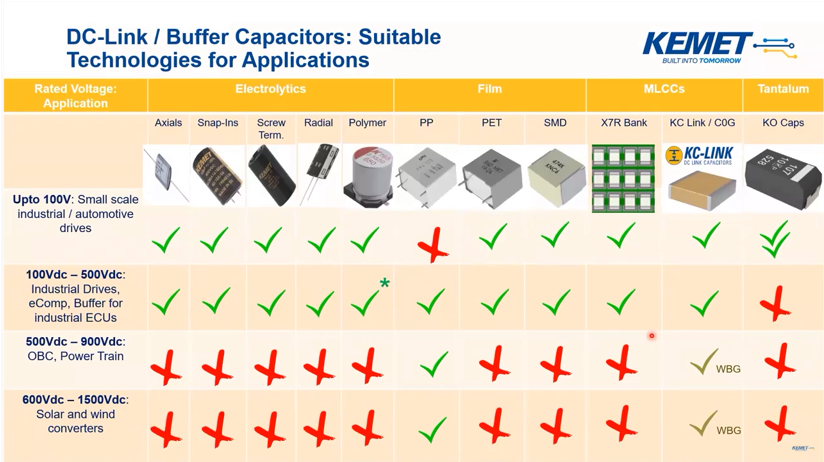

최근 발표된 내용도 추가하면.. 전압별로 전해, 필름,세라믹, 탄탈 카파시터의 각각의 영역을 표시하였다.



Stack MLCC에 대한 소개자료입니다
